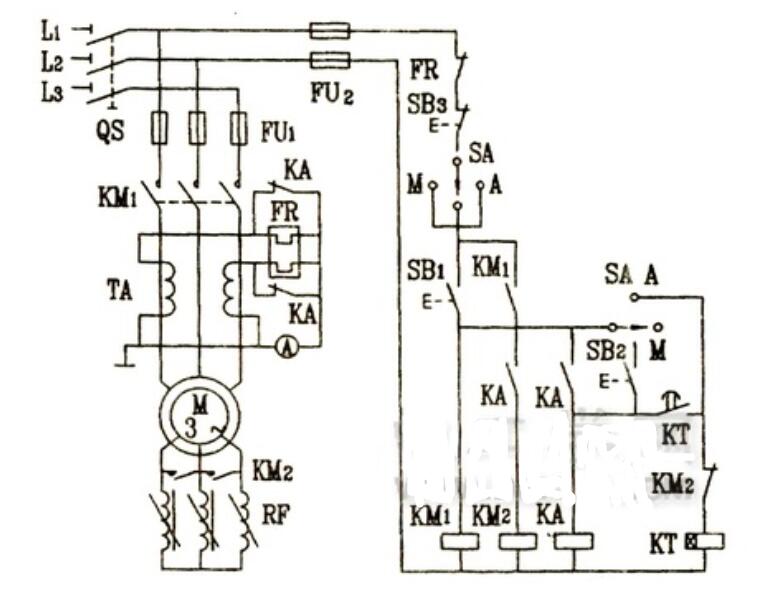

應用頻敏變阻器啟動線繞轉子異步電動機的控制線路如下圖所示，其啟動過程如下：先合上電源開關QS后：

按下啟動按鈕SB1，接通接觸器KM1，將電動機接上電源，轉子電路串入頻敏變阻器Rfs這時頻敏變阻器的等值電阻與電抗的值都很大，限制了啟動電流并提高了啟動轉矩。時間繼電器KT接通后，經過一段時間以后，它的延時閉合的常開觸點閉合，接通中間繼電器KA。這時，電動機已經啟動加速一段時間，頻敏變阻器的等值電阻與電抗也很小了。KA的動合觸點閉合接通接觸器KM2，它的動合觸點閉合將頻敏變阻器短接，啟動過程遂告結束。

圖中TA為電流互感器，它的原邊串聯在電動機定子電路里，副邊接熱繼電器FR。在啟動過程中，KA的常閉觸電將FR的發熱元件短接，以免因啟動過程較長而使熱繼電器誤動作。
