頻敏變阻器啟動電路圖二
2024-08-05 1089不銹鋼扎帶能重復使用嗎？下文就為大家詳細分析一下！
頻敏變阻器實際上是一個特殊的三相鐵心電抗器，它有一個三柱鐵心，每個柱上有一個繞組，該三相繞組一般接成星形。頻敏變阻器的阻抗隨著電流頻率的變化而有明顯的變化，電流頻率高時，阻抗值也高，電流頻率低時，阻抗值也低。
頻敏變阻器的這一頻率特性非常適合于控制異步電動機的啟動過程，啟動時，轉子電流頻率f2大。Rf與Xd大時，電動機可以獲得較大啟動轉矩。啟動后，隨著轉速的提高轉子電流頻率逐漸降低．Rf和Xf都自動減小，所以電動機可以近似地得到恒轉矩特性，實現了電動機的無級啟動。啟動完畢后，頻敏變阻器應短路切除。
啟動電路原理：

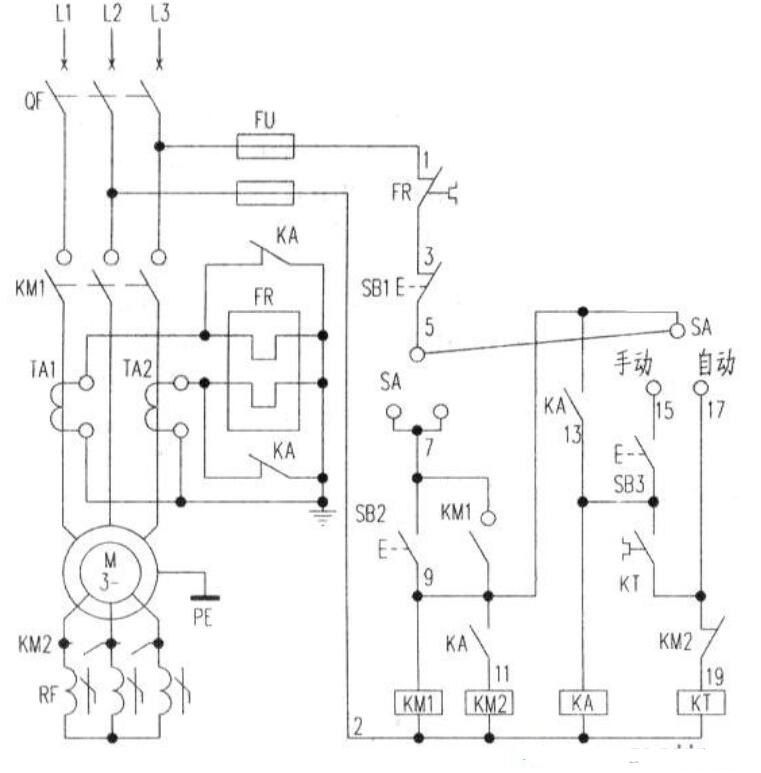

頻敏變阻器啟動電路圖
啟動電路原理圖如上圖所示，啟動過程可分為自動控制和手動控制，由轉換開關SA完成。QF接通三桐電源。（2）將SA扳向自動位置，按SB2交流接觸器KM1線圈得電并自鎖，主觸頭閉合，電動機定子接人三相電源開始啟動（此時頻敏變阻器串人轉子回路1。（3）此時時間繼電器KT也通電井開始計時，達到整定時間后KT延時閉合的常開接點閉合，接通了中間繼電器KA線圈回路．KA的常開接點閉合，使接觸器KM2線圈回路得電．KM2的常開觸點閉合，將頻敏變阻器短路切除，啟動過程結束。（4）線路過載保護的熱繼電器接在電流互感器二次側（這是因為電動機容量大）。為了提高熱繼電器的靈敏度和可靠性，故接人電流互感器的二次側。（5）另外在啟動期間，中間繼電器KA的常閉接點將繼電器的熱元件短接，是為了防止啟動電流大引起熱元件誤動作。在進入運行期間KA常閉觸點斷開，熱元件接入電流互感器二次回路進行過載保護。
2．手動控制。（l）合上空氣開關QF接通三桐電源。（2）將SA搬至手動位置。（3）按下啟動按鈕SB2．接觸器KM1線圈得電，吸合并自鎖，主觸頭閉合電動機帶頻敏變阻器啟動。（4）待轉速接近額定轉速或觀察電流表接近額定電流時，按下按鈕SB3中間繼電器KA線圈得電吸合并自鎖．KA的常開觸點閉合接通KM2線圈回路．KM2的常開觸點閉合將頻敏變阻器短路切除。（5）KA的常閉觸點斷開，將熱元件接入電流互感器二次回路進行過載保護。
組裝電路應該注意的問題：
首先組裝輔助電路（輔助電路也稱為二次線路），在組裝的過程中淀意按照電路圖的標注，分清楚線號并且做好標記。線頭和螺釘要旋緊，用剝線鉗剝絕緣導線時注意絕緣層的剝出長度，一般以8mm為合適。經槍奄電路連接正確后可以通電試驗，以檢查輔助電路工作是否正常，然后才可以進行主電路的組裝。
在進行主電路（主電路也叫一次線路）組裝時，一定要用紅、黃、藍三種顏色的導線，區分好三相電的相序，并且主電路的導線一定比輔助電路的導線粗。一般實驗室中，主電路導線用4平方毫米，輔助電路的導線用2.5平方毫米的。

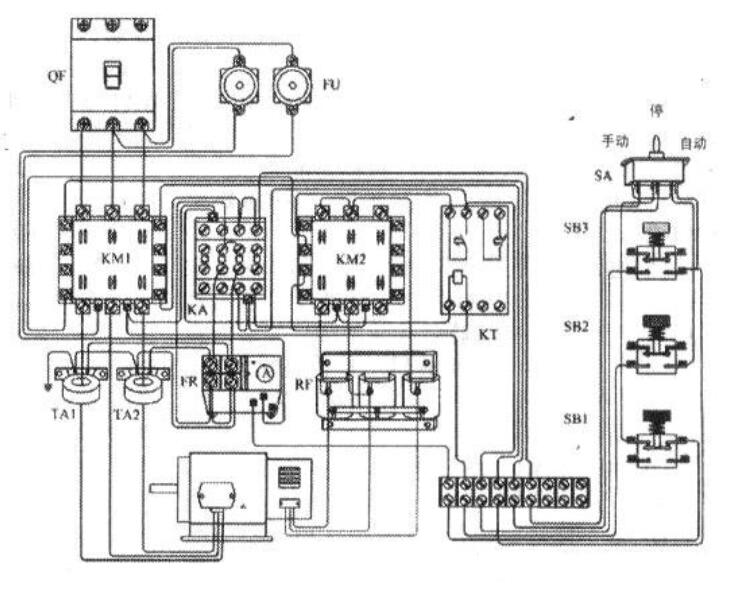

經檢查電路連接正確后可以通電試驗，輔助電路和主電路都應該正常丁作。繞線式電動機轉子回路串人頻敏變阻器的啟動審．路接線示意圖見下圖。
（文章部分圖文來源于網絡，版權歸原作者所有。如有侵權，請聯系后臺刪除?。?
